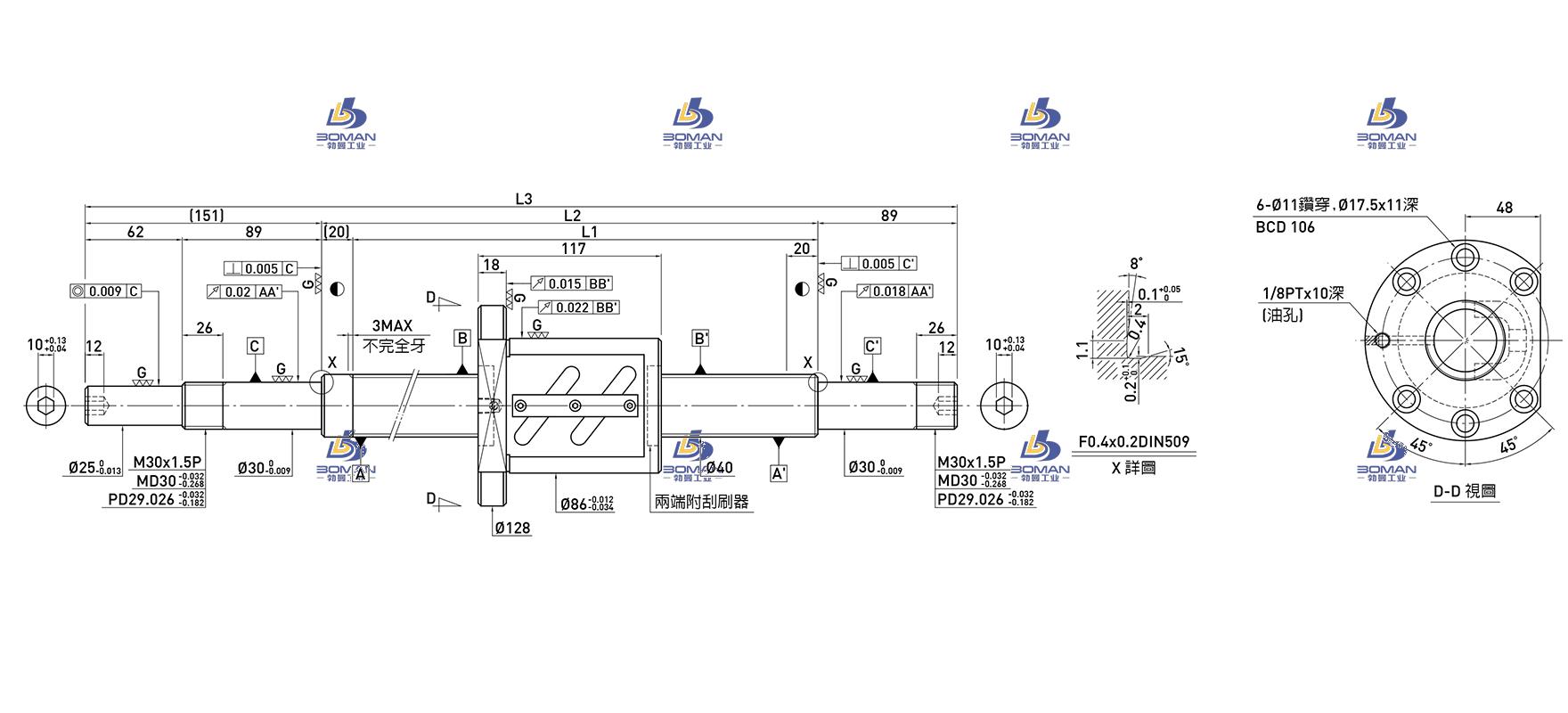

HIWIN上银 R40-12B1-OFSW-1780-2039-0.018 上银左右旋丝杆
扫码获取价格库存技术资料
- 品牌: 上银双向丝杆
- 分类: 单螺母偏移预紧插管型OFSW
- 类型:
- 属性: HIWIN上银 R40-12B1-OFSW-1780-2039-0.018 上银左右旋丝杆，-HIWIN上银 R40-12B1-OFSW-1780-2039-0.018 上银左右旋丝杆-HIWIN上银 R40-12B1-OFSW-1780-2039-0.018 hiwin 滚珠丝杠 上银大导程丝杆，是一种可以实现直线运动的重要驱动元件。它采用了导程丝杆的设计原理，通过螺旋结构和螺纹配合的方式，将旋转运动转化为直线运动，并且具有较高的精度和稳定性。这种导程丝杆通常由导程丝杆材料、导程、螺纹配合、导程丝杆螺母等部分组成。导程丝杆材料通常选择优质的合金材料，具有良好的强度和耐磨性，可以-HIWIN上银 R40-12B1-OFSW-1780-2039-0.018 上银左右旋丝杆--HIWIN上银 R40-12B1-OFSW-1780-2039-0.018 上银左右旋丝杆-
HIWIN上银 R40-12B1-OFSW-1780-2039-0.018 上银左右旋丝杆 产品参数
尺寸 单位：mm
| 丝杠轴外径 | 40 |
|
| 导程 | 12 |
|
| 丝杠轴底径 | 34.299 |
|
| 滚珠节圆直径 | 41.6 |
|
| 钢球直径 | 7.144 |
|
| 精度等级 | 5 |
|
| 螺母直径 | 86 |
|
| 法兰直径 | 128 |
|
| 螺母长度 | 117 |
|
| 螺母安装 | PCD | 106 |
| 额定动负载 | CaN | 3425 |
| 额定静负载 | C0aN | 7837 |
| 有效圈数 | 2.5x1 |
|
| 轴向间隙 | 0 |
|
| 最大行程 | 1600 |
|
| 丝杠全长 | 2039 |
|
| 导程精度代表运行距离误差 | ep | |
| 导程精度变动 | vu | |
| 轴心跳动 | ||
| 单位重量 | kg |
HIWIN上银 R40-12B1-OFSW-1780-2039-0.018 上银左右旋丝杆此型号部分数据来源于SYK FKA20L syk品牌丝杆支撑座
